整體衣柜平開門、趟門結構設計

衣柜平開門結構設計

平開門在普通柜類家具上的應用很廣泛，門板可以固定在側板的邊緣。但由于整體衣柜高度往往“頂天立地”，這樣給平開門的應用帶來了麻煩，一則制作門板的人造板材料的幅面有限，再者過高尺寸的門板在使用過程中容易變形，所以在整體衣柜中平開門的應用沒有趟門多。頂柜及一些高度在一定尺寸范圍內的整體衣柜使用平開門。

平開門通常用杯狀暗鉸鏈與柜體側板實現連接，它具有安裝快速方便、便于拆裝和調整、封閉性好等優點。

衣柜趟門結構設計

趟門平行于衣柜正面安裝，側向運動以達到開、關門的作用。這種門只需要一個很小的活動空間。當平開門收到缺少空間而又需要大幅面的門扇時，這是一個很好的替代解決方法。并且趟門打開或關閉時，柜體重心不至偏移，能保持穩定；同時，金屬邊框、工業加工的面材和合理的承重方式使趟門不會產生變形問題，所以大量用于各類整體衣柜。

趟門的缺點是，它的開啟程度只能達到柜體空間的一半，在同一時間內無法全部敞開柜內空間。因?yàn)樘碎T要經常滑動，所以一定要堅實，不變形，不能發生歪斜，這就要求在制造時必須仔細地選擇材料。材料的運用詳情可查看《衣柜柜體材料》與《衣柜門板材料》

1、趟門結構的構成

趟門的結構及專用配件有：金屬框架（包括豎框、上橫框、中橫框、下橫框）、薄板門頁（有木質薄板、玻璃、鏡子等）、滾動配件（上下滑軌和滑輪）、及防撞條和防塵毛條等。

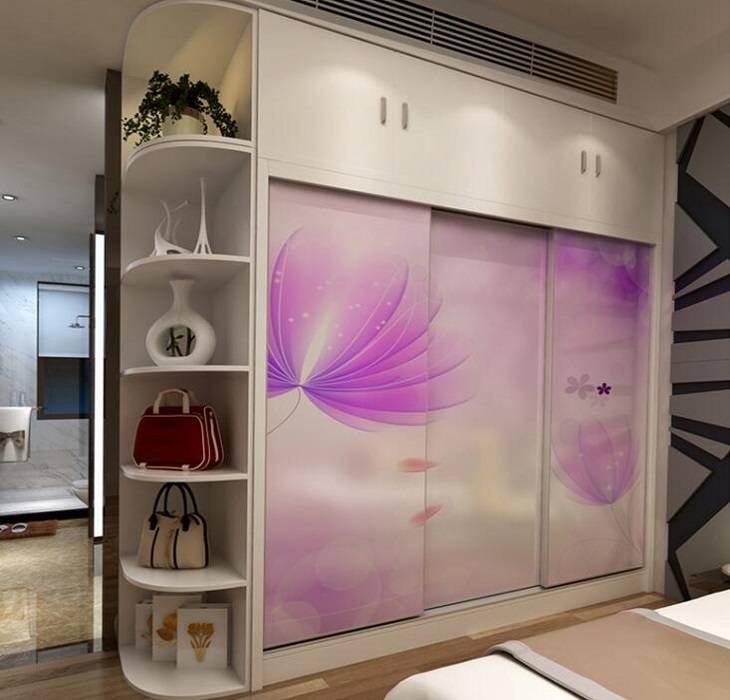

玻璃圖案趟門衣柜定制

2、衣柜趟門尺寸設計

1）趟門高度設計

柜門的高度與建筑層高、制作門的材料有關。一般民用建筑室內的凈空高為2700mm，柜門的尺寸可以根據客戶居室的實際情況進行定制。由于人造板板材的標準規格是1220mm×2440mm，這也決定了柜門門板不可能采用單塊板材，在長度上達不到要求，勢必要做一些補充和分隔，再加上對比例、尺度、美感的要求，一般會采用三段式的對稱造型。

同樣，玻璃門板不宜尺度過大，要考慮材料的性能以及維護，玻璃易碎，如果門板分成數段，一旦出現破損的情況，更換的面積較小，減少維修費用；另外，如果門板采用正面玻璃，其所受到的來自邊框的應力、玻璃表面的張力、玻璃的自重以及推拉門時的力量與撞擊都加大了破碎的幾率，所以玻璃門版一般在高度上也要分成幾段。

通常趟門在2400mm尺寸以下視覺較為舒服，因此可合理利用原建筑的結構梁，或是做假梁、隔板來降低柜門安裝處的高度，使柜門的尺度更加宜人。當柜體高度大于2400mm時，可分上下兩部分做。如特殊的高趟門要選擇比較厚實的豎框，并在高度上做分格。

以2400mm高度衣柜為例，設計測量時門板高度計算法為：凈門板尺寸=2400（總高）-70（腳線）-36（上下墊板厚）-40（上下滑軌尺寸）=2254（mm）

2）趟門的寬度設計

在設計門板寬度時，要注意與門板高度的協調性，過大或過小都會影響到門板的美觀和使用的不便。如整扇門不做分格時，寬度應在900mm以內，過寬會產生變形；如果分格時可做到1200mm，一般單扇門板寬度為600-1200mm比較合適，玻璃、鏡面門建議不要超過1000mm。

當設計三門衣柜時，功能配件（如抽屜、褲架、格子等）的布置要合理，不能設置在兩門結合處，否則會出現功能配件被門擋住拉不出來的現象。至于門的扇數，要視衣柜的大小、門的高度與寬度比例分割情況、衣柜內功能布局情況（如電視柜安裝在衣柜中間時，只能為3扇或4扇門）；大于3600小于4800時為4扇門。

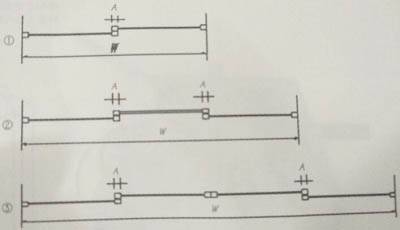

趟門門扇的寬度計算方法如下圖中：趟門門板寬度計算。

兩扇門時：單扇門寬L=（測量寬W+門豎框?qū)扐）/2
三扇門時：單扇門寬L=（測量寬W+2×門豎框?qū)扐）/3
四扇門時：單扇門寬L=（測量寬W+2×門豎框?qū)扐）/4

實際設計制作時，單扇門實際寬度為理論計算寬度加上4mm為宜，門高為實際測量高度減去35~40mm為宜。

3）趟門的制作安裝方法

由趟門的結構可可知，趟門是由金屬框架、薄板門頁、及滾動配件（上下滑軌和滑輪）等材料加工而成。其制造與安裝工藝為：下料——組裝——安裝。

下料：根據趟門尺寸將金屬框架型材及薄板門頁按相應尺寸裁剪。一般金屬框架型材用專門切割機進行裁切，而木質薄板則用精密裁板鋸裁切，裁切尺寸應準確，誤差一般不大于1mm。

組裝：將裁切好的金屬型材和薄板門頁進行裝配，組裝好后再在門框上裝上下滑輪和防塵毛條。裝好的門扇應尺寸準確、橫平豎直、對角線誤差不大于1.5mm，如有誤差應進行調整。

趟門安裝：通常是在整體柜體安裝、連接、調整完成后，再安裝趟門，趟門安裝包括軌道安裝和門扇安裝。首先將上下軌道用螺釘固定在柜體的頂板和地板的相應位置，并保證上下軌道在同一里面上。軌槽中，右手握住門扇豎框、左手將推拉門的下滑向上挑起，移動趟門使其下滑輪對準下軌道滑輪槽輕輕放下即可。
